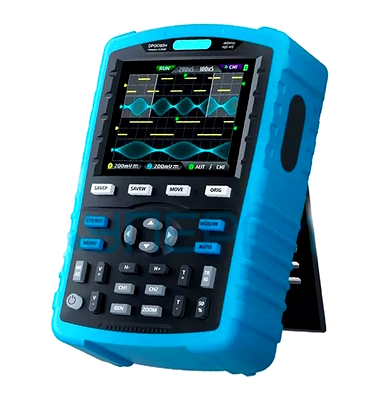

FNIRSI DPOX180H RU

Частота дискретизации: 500 МВыб/с

Из особенностей модели: полоса пропускания 180 МГц, наглядный дисплей, удобное управление и меню на русском языке. Двухканальный осциллограф FNiRSi DPOX180H с "цифровым фосфором". Технология "цифрового фосфора" (DPO, "цветовой температуры") сигнала позволяет отображать измеряемый сигнал в трех измерениях: амплитуда, время и интенсивность (распределение амплитуды по времени).

Технические характеристики FNIRSI DPOX180H

Количество каналов	2
Полоса пропускания	180 МГц
Максимальная частота дискретизации	500 МВыб/с
Глубина записи	120 Кб
Диапазон измерений	40 мВ - 80 В (1x)
Входные параметры
Развязка входа	DC, AC
Входной импеданс	1 МОм, 18 пФ
Горизонтальная система
Коэффициент развёртки	5 нс - 50 с
Режим ZOOM	дополнительное масштабирование временной базы увеличение до 1000x в запущенном и приостановленном состоянии
Вертикальная система
Вертикальная развёртка	5 мВ - 10 В
Время нарастания	< 2,5 нс
Точность напряжения	± 2 %
Точность частоты	± 0,01 %
Система синхронизации
Режимы синхронизации	автоматический, нормальный, однократный
Режим триггера	по фронту (спадающему / ниспадающему)
Генератор сигналов DDS
Виды сигналов	14 стандартных сигналов 1 свободно настраиваемый
Частота	синусоидальная волна - до 20 МГц другие сигналы - до 10 МГц
Ограничение полосы пропускания	фильтрация шума выше 20 МГц
Сохранение сигналов	до 250 групп
Амплитуда	до 1 В/с
Система измерения
Автоматические измерения	VPP, VP, Vmax, Vmin, Vavg, Vrms, Frequent, Duty +, Duty-, Time +, Time-, Period
Курсорные измерения	YT, XY
Дополнительные функции:
Захват сигнала	до 90 снимков
Функция автоматического отключения	настраиваемая, от 5 мин до 2 ч
Защита от перенапряжения	есть, до 400 В
Непрерывный режим (ROLL)	отображение непрерывно обновляемого сигнала в режиме реального времени
Управление формой волны (Waveform Manager)	создание, сохранение, загрузка и управление набором форм волн для последующего использования
Отображение сигналов	оттенки серого и цветовые градации
Измерение курсорами	измерение частоты, периода и амплитуды сигнала курсорами на экране
Вывод сигналов (Waveform output)	возможность вывода сигнала или форм волн на внешний интерфейс
Общие характеристики
Дисплей	цветной TFT-дисплей, 2,8 дюйма, 320 x 240 точек
Язык меню	русский, английский, китайский, португальский
Питание	встроенная литиевая батарея 3000 мАч, до 4 часов непрерывной работы поддержка быстрой зарядки 5В / 2A
Интерфейс	USB
Габариты осциллографа	138 х 90 х 45 мм
Габариты упаковки	247 х 147 х 83 мм
Вес нетто	686 г
Комплектация	осциллограф FNIRSI DPOX180H - 1 шт
	USB кабель - 1 шт щуп для осциллографа - 2 шт блок питания - 1 шт инструкция - 1 шт
